Jenis pemasangan terbina dalam pneumatik

Pasukan pengapit 17kn
Menarik daya 55kn
Ketepatan kedudukan berulang <0.005mm
Apabila digunakan, sumber tekanan boleh dipotong, dan daya pengapit stabil

Lukisan terperinci

Hubungi kami

Parameter produk

Melukis

Muat turun data

Aksesori yang berkaitan

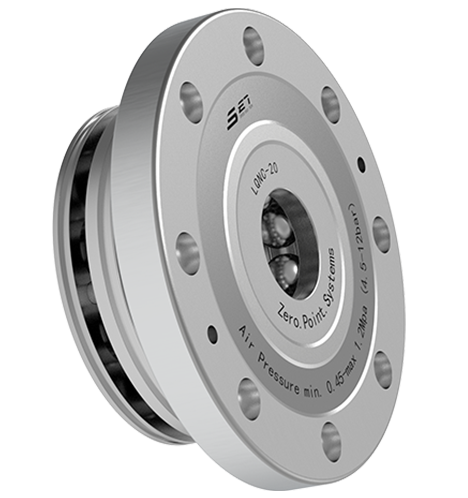

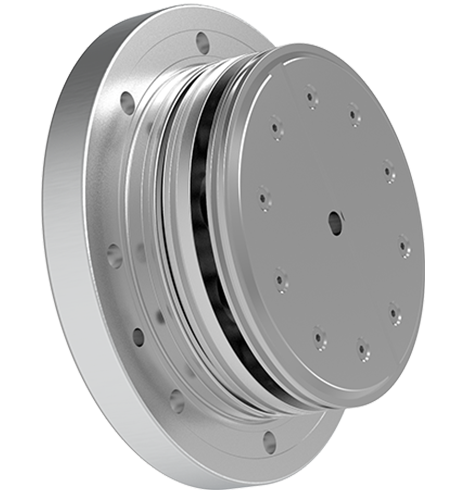

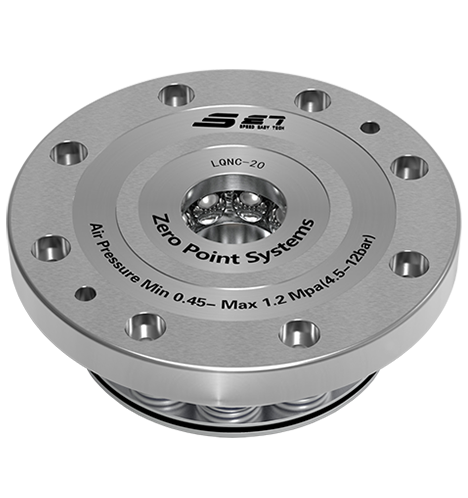

Gambaran Keseluruhan Produk

Tekanan udara dalaman yang dipasang pada kedudukan sifar berventilasi pada plat musim bunga, dan plat pengapit berada dalam keadaan terbuka. Kuku boleh diletakkan dengan mudah ke dalam plat pengapit. Apabila bekerja, udara dipotong untuk diproses. Oleh itu, tidak perlu bimbang tentang ketidakstabilan tekanan udara dalam kerja.
Ketepatan kedudukan berulang <0.005mm, kuasa pengapit kedudukan tunggal 17kn, daya ketegangan 55kn.
Sesuai untuk industri pemprosesan yang perlu mengurangkan masa penggantian perlawanan;
Sesuai untuk pemotongan logam atau bukan logam.

Jenis pemasangan terbina dalam pneumatik

Ciri-ciri Produk

Sesuai untuk industri pemprosesan yang perlu mengurangkan masa penggantian perlawanan;

Suzhou Menetapkan Industrial Equipment System Co., Ltd.

Sesuai untuk pemotongan logam atau bukan logam.

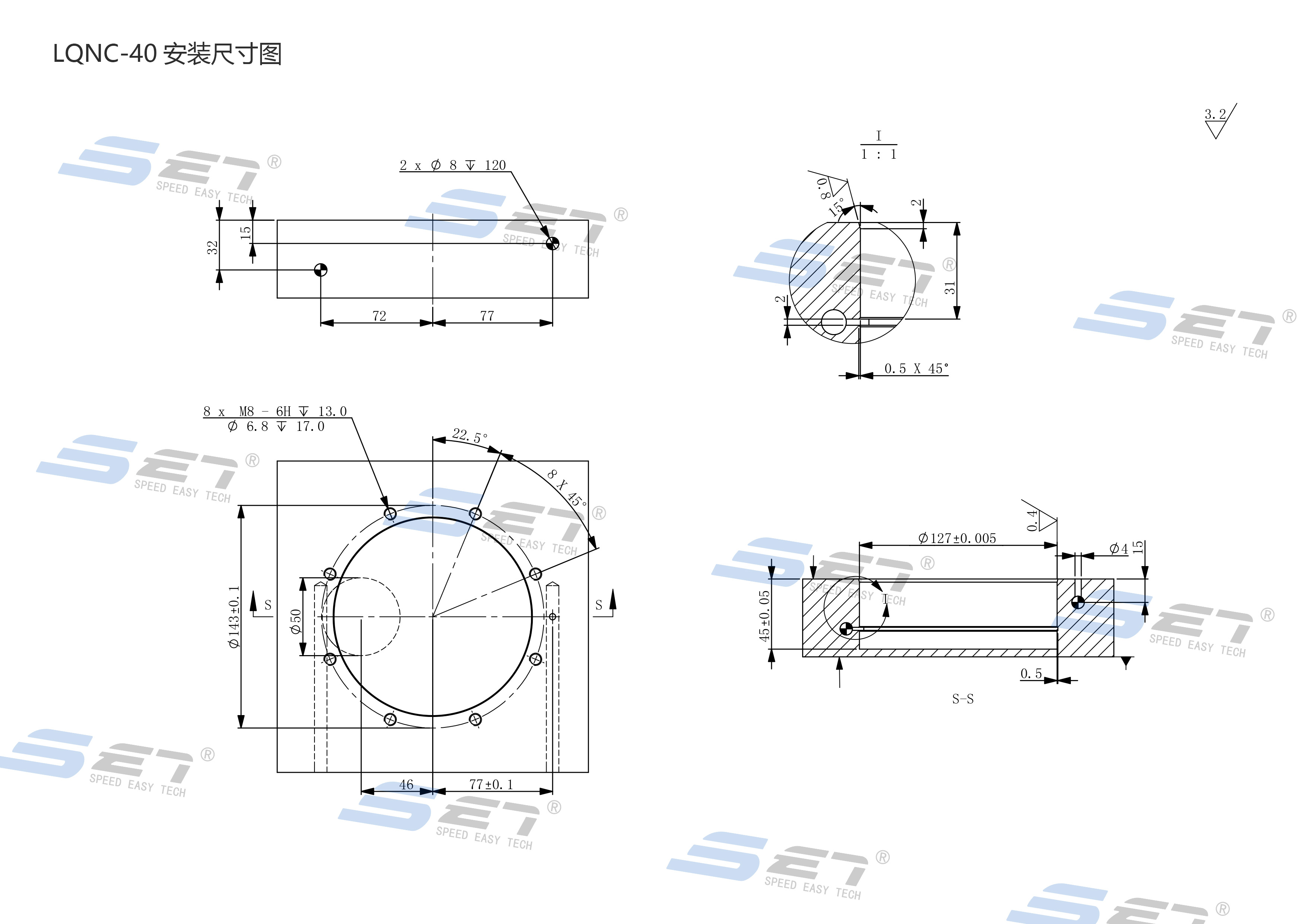

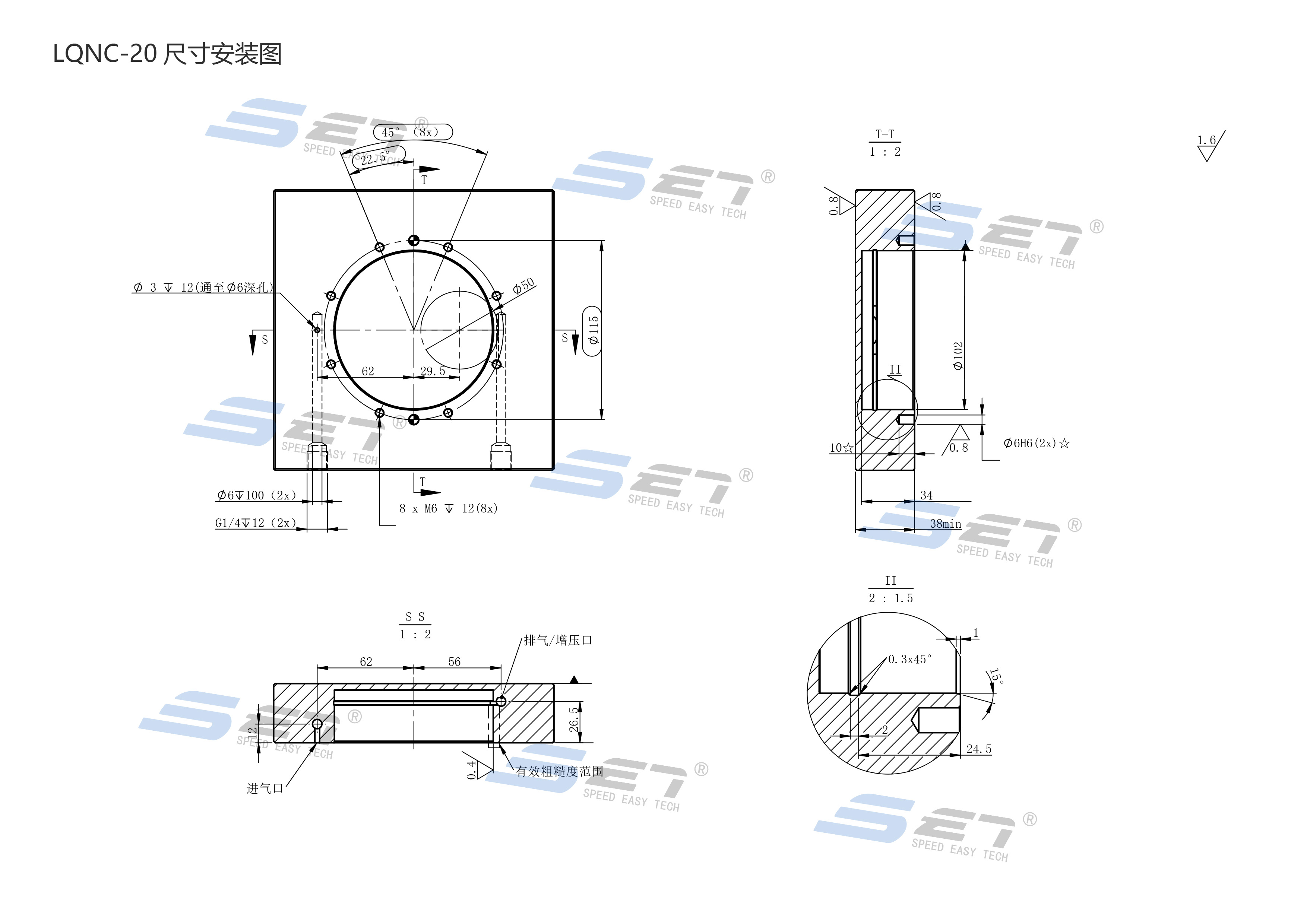

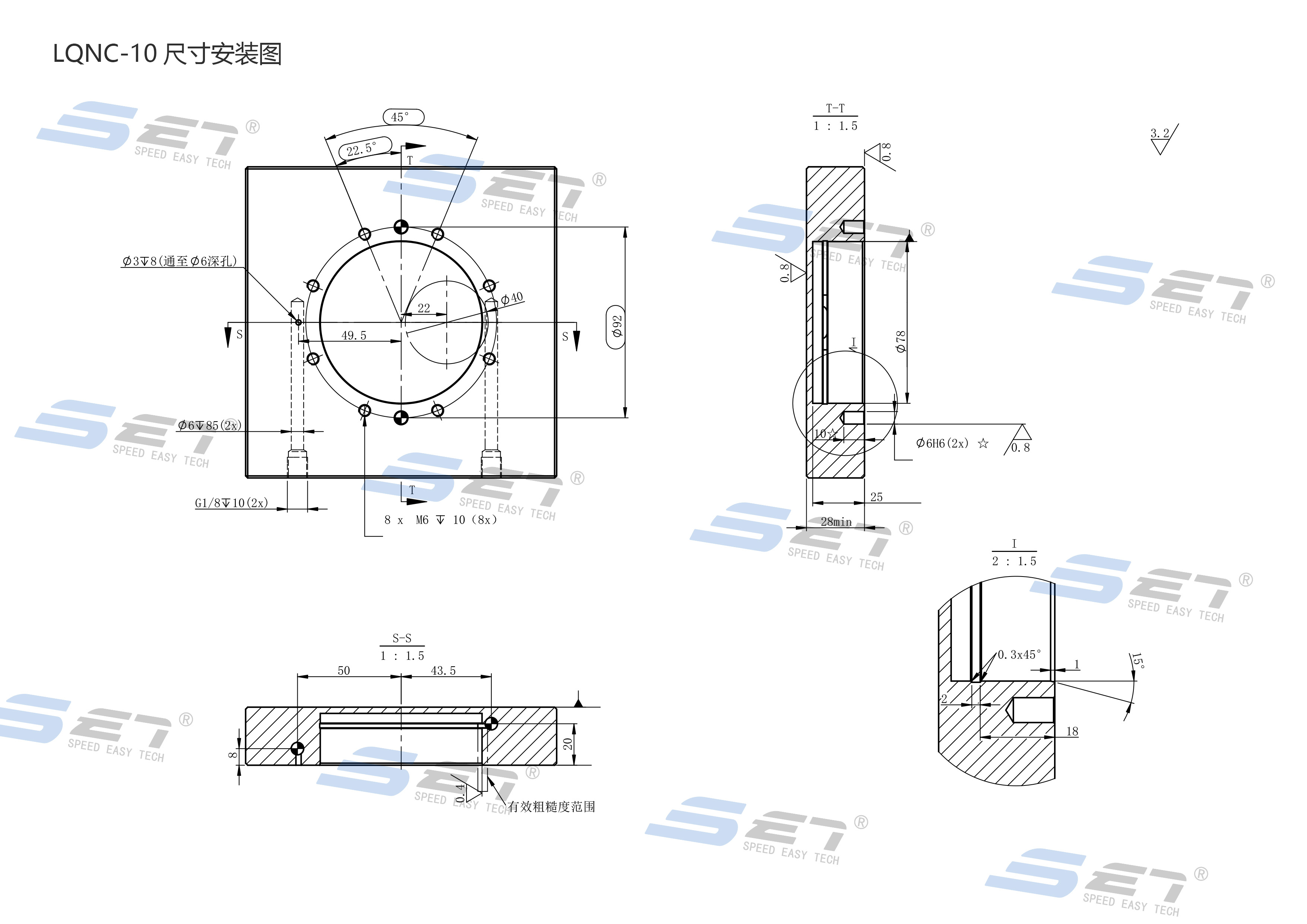

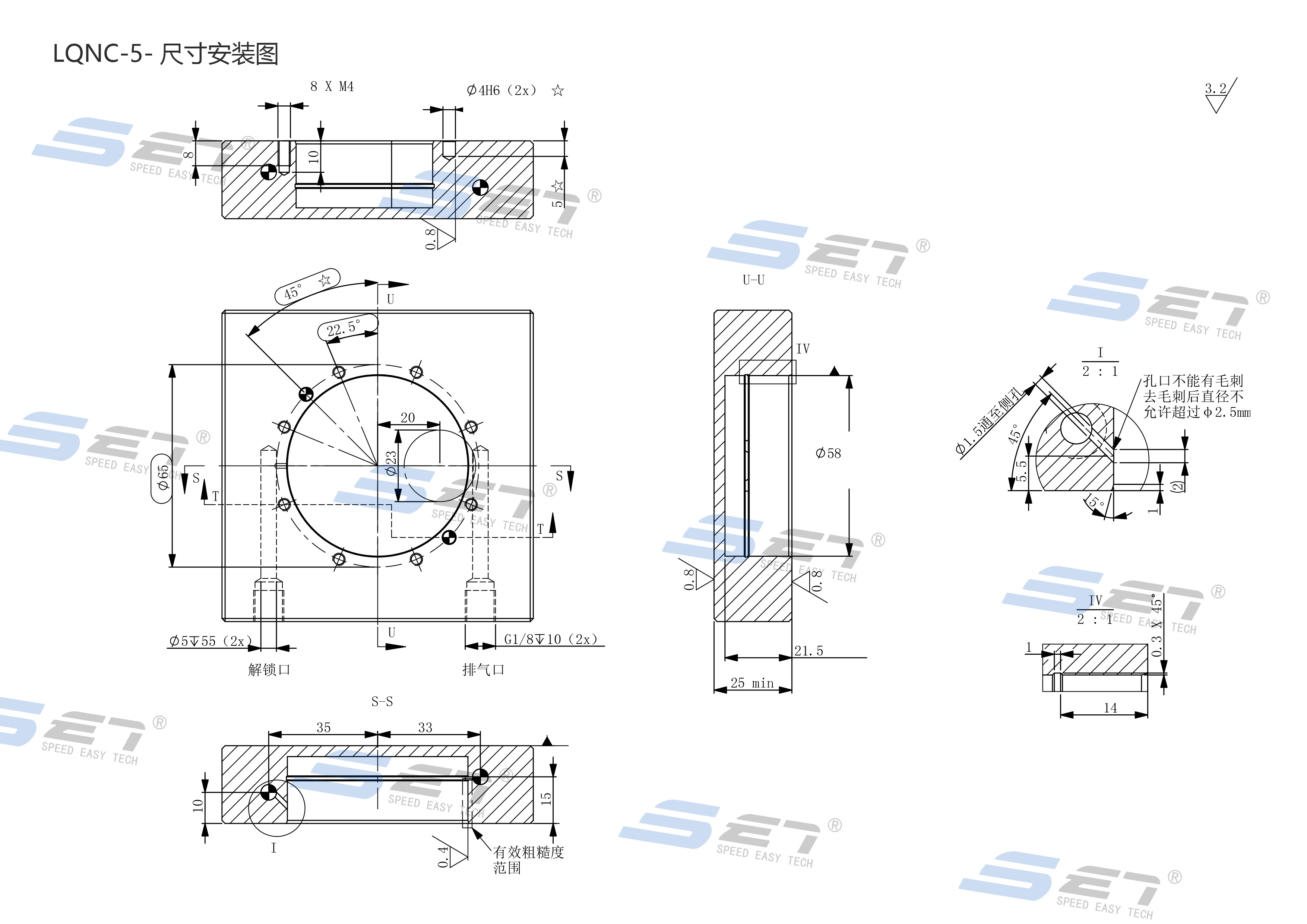

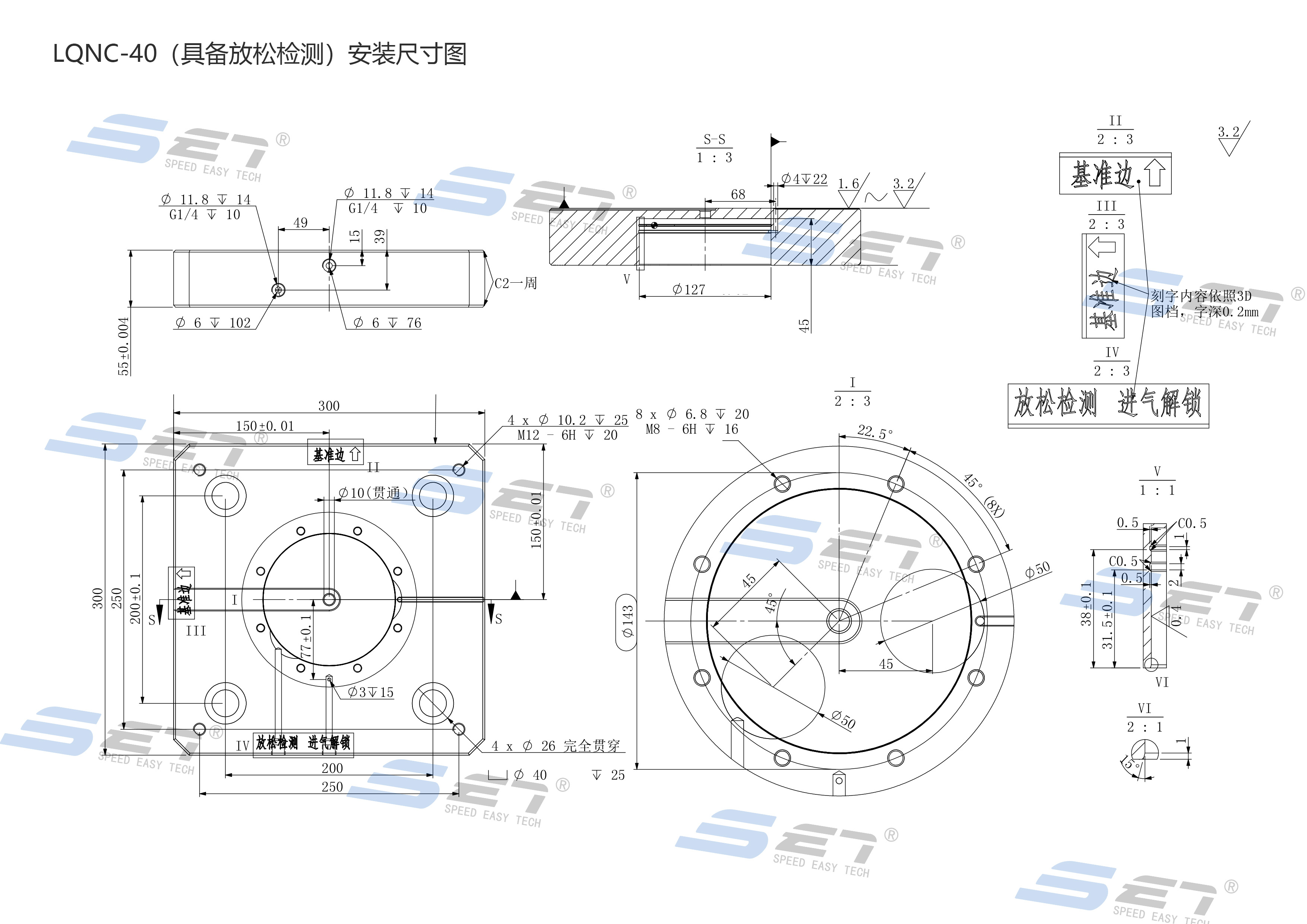

Gambar rajah dimensi produk

Nombor pesanan	Kaedah membuka kunci	Pasukan pengapit (kN)	Daya ketegangan (kN)	Meniup udara	Berat (kg)
LQNC-5	Tekanan atmosfera	5	13	√	0.5
LQNC-10	Tekanan atmosfera	10	25	√	1.4
LQNC-20	Tekanan atmosfera	17	55	√	2.6
LQNC-40	Tekanan atmosfera	40	105	√	4.2

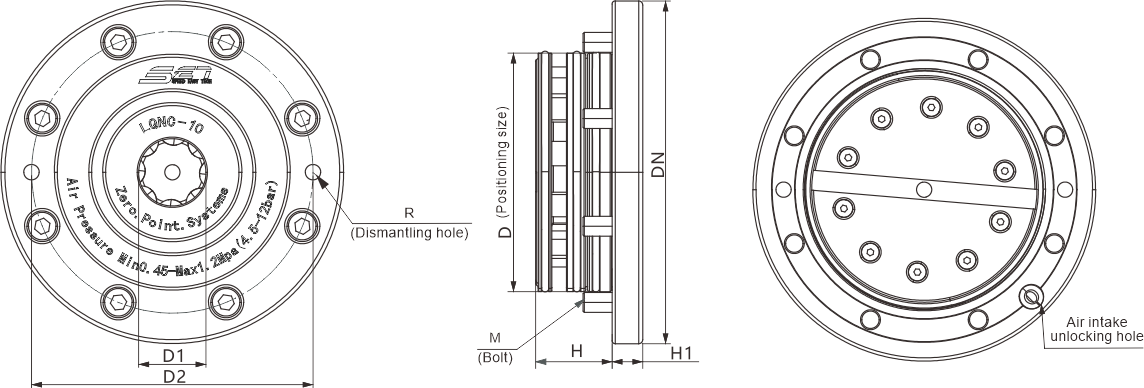

Nombor pesanan	Ødn	Ød (H6)	Ød1	Ød2	H	H (± 0.005)	M	R
LQNC-5	78	58	18	65	21.5	8.5	8xm4	2xm4
LQNC-10	112	78	22	92	25	10	8xm6	2xm6
LQNC-20	138	102	32	115	34	15	8xm6	2xm6
LQNC-40	172	127	40	143	45	18	8xm8	2xm8

Jenis pemasangan terbina dalam pneumatik

Tekanan udara dalaman yang dipasang pada kedudukan sifar berventilasi pada plat musim bunga, dan plat pengapit berada dalam keadaan terbuka.
Kuku boleh diletakkan dengan mudah ke dalam plat pengapit. Apabila bekerja, udara dipotong untuk diproses. Oleh itu, tidak perlu bimbang tentang ketidakstabilan tekanan udara dalam kerja.
Ketepatan kedudukan berulang <0.005mm, kuasa pengapit kedudukan tunggal 17kn, daya ketegangan 55kn.
Sesuai untuk industri pemprosesan yang perlu mengurangkan masa penggantian perlawanan.
Sesuai untuk pemotongan logam atau bukan logam.

Maklumat awam

Semua Rajah model 3D Arahan pemasangan Manual Pengguna Buku Contoh

Jenis Senarai Kemas kini terkini

Muat turun Rajah model 3D

Rajah model 3D LQNC-20 cn en

download
Muat turun Buku Contoh

lurus lurus bola kunci sifar pencari cn en

download semak imbas
