Jenis pelekap jenis bebibir

Mengetatkan kekuatan 17kn, menarik daya 55kn
Ketepatan kedudukan berulang ≤0.005mm
Julat suhu penggunaan ialah -20 ℃ ~ 80 ℃

Lukisan terperinci

Hubungi kami

Parameter produk

Melukis

Muat turun data

Aksesori yang berkaitan

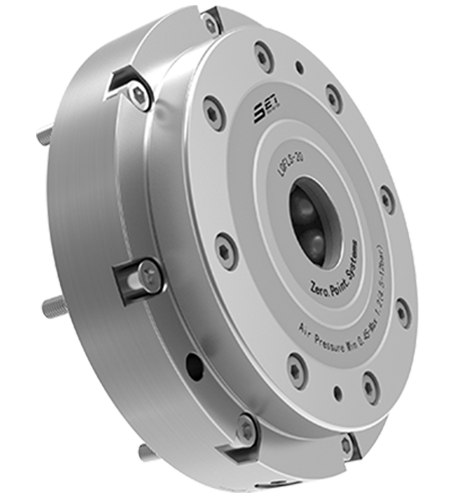

Gambaran Keseluruhan Produk

Ia dibuka oleh tekanan gas dan dikunci secara mekanikal oleh musim bunga.
Apabila membuka kunci pelabuhan pengambilan, pencari dibuka dan dulang boleh dikeluarkan; Apabila membuka kunci pelabuhan tekanan, pencari mengunci diri, dan tidak perlu sentiasa menyambungkan sumber tekanan semasa penggunaan.
Ketepatan kedudukan berulang ≤0.005mm, kuasa pengikat kedudukan tunggal 17kn, daya ketegangan 55kn. Ia adalah bahagian pemasangan, dan mudah dipasang.

Julat suhu penggunaan ialah -20 ℃ ~ 80 ℃. Sesuai untuk medan pemotongan logam atau bukan logam.

Ciri-ciri Produk

Membuka tekanan gas, kunci mekanikal musim bunga;
Ketepatan kedudukan berulang ≤ 0.005mm;
Plat asas yang digunakan semasa pemasangan lebih nipis dan lebih ringan dalam ketebalan.

Suzhou Menetapkan Industrial Equipment System Co., Ltd.

Bahan: Keluli tahan karat keras;
Ia adalah bahagian pemasangan, dan mudah dipasang;

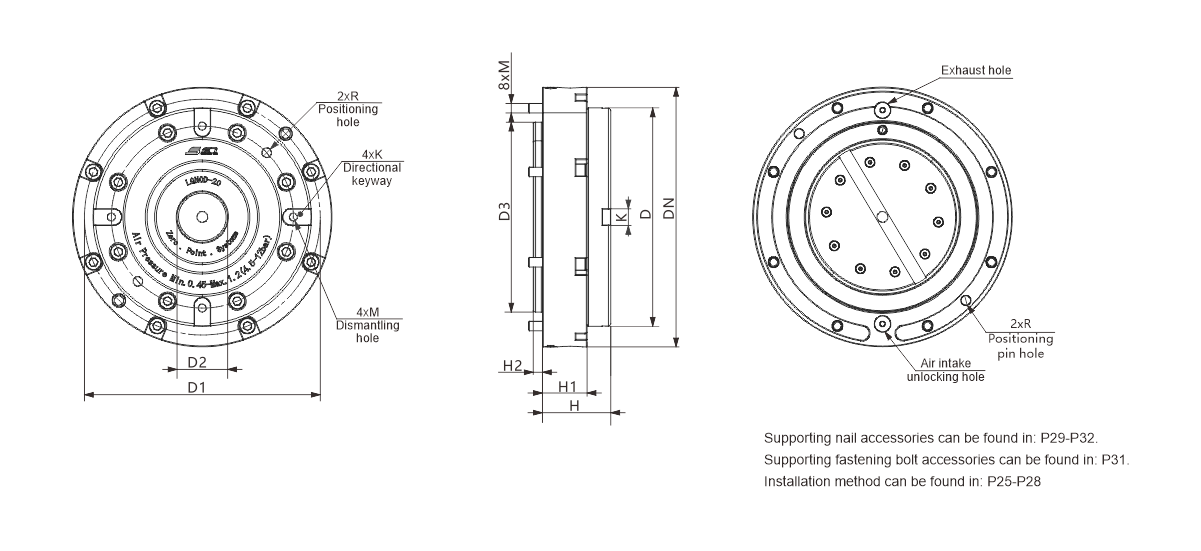

Gambar rajah dimensi produk

Nombor pesanan	Kaedah membuka kunci	Pasukan pengapit (kN)	Daya ketegangan (kN)	Meniup udara	Berat (kg)
LQFLD-10	Tekanan gas	10	25	√	4.3
LQFLD-20	Tekanan gas	17	55	√	8.8
LQFLS-10	Tekanan gas	10	25	√	4.3
LQFLS-20	Tekanan gas	17	55	√	8.8

Nombor pesanan	Ødn	Ød	Ød1	Ød2	ØD3 (H7)	H	H1	H2	M	Ør	K
LQFLD-10	140	112	127	22	100	35.5	25	5.8	M6	8	8.14
LQFLD-20	164	138	149	32	120	43.2	28.2	5.8	M6	6	10.14
LQFLS-10	140	112	127	22	100	35.5	25	5.8	M6	8	/
LQFLS-20	164	138	149	32	120	43.2	28.2	5.8	M6	6	/

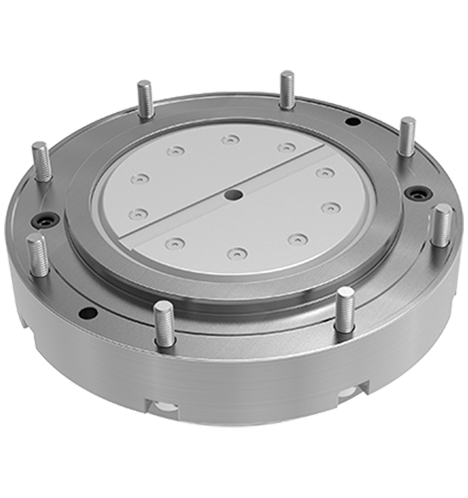

Jenis pemasangan jenis bebibir

Tekanan gas dibuka, kunci mekanikal musim bunga
Bahan: Keluli tahan karat yang keras
Ketepatan kedudukan berulang ≤ 0.005mm
Ia adalah bahagian pemasangan, dan mudah dipasang
Plat asas yang digunakan semasa pemasangan lebih nipis dan lebih ringan dalam ketebalan

Maklumat awam

Semua Rajah model 3D Arahan pemasangan Manual Pengguna Buku Contoh

Jenis Senarai Kemas kini terkini

Muat turun Rajah model 3D

LQFLD cn en

download
Muat turun Buku Contoh

lurus lurus bola kunci sifar pencari cn en

download semak imbas

DWJT-20 PIN POSISI

JGLS-20 Bolt mengikat

DXJT-20 Pin arah

SJJT-20 Mengunci pin
