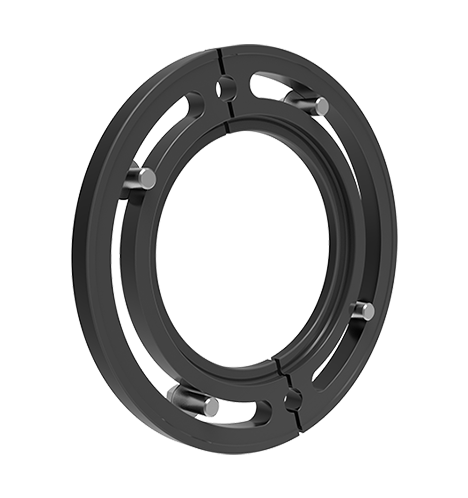

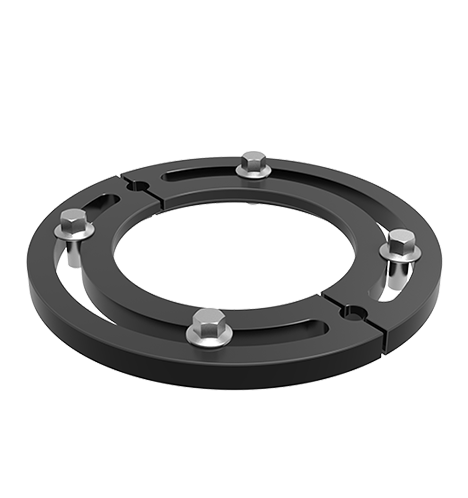

Flange tetap, P20, QPQ Salt Bath Nitriding Surface.
Diameter 198mm, ketebalan 13.5mm (tanpa bolt).
Digunakan untuk melancarkan posisi titik sifar yang dipasang di meja (LQTMS) pada jadual mesin.
Boleh digunakan untuk jadual saiz t-slot yang berbeza.
Bebibir tetap digunakan untuk pemasangan jenis mesa (LQTMS) pada jadual mesin;
Sesuai untuk saiz T-slot yang berbeza dari jadual.
| Nombor pesanan | Nombor dimensi | Ød | Ødb | Ølk | Øl | M | H | Øe | Bolt yang sepadan |
|---|---|---|---|---|---|---|---|---|---|
| GDFL-5 | S5 | 120 | 69.5 | 88 | 96.5 | 8.5 | 9 | 79.4 | M8 |
| GDFL-10 | Q10 | 170 | 100 | 127 | 167.5 | 10.5 | 11.5 | 113 | M10 |
| GDFL-20 | S20 | 198 | 128 | 155 | 137.5 | 12.5 | 13.5 | 139 | M12 |
