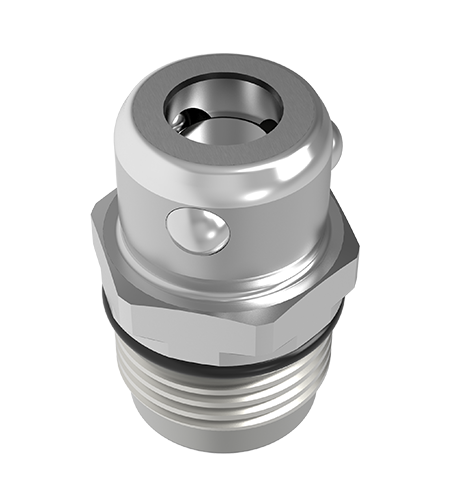

Sistem mencengkam mikro
- Ia menggunakan penggenggam pneumatik
- Kelab bola keluli
- Kekuatan pengekalan: 70N
Parameter produk
Melukis
Muat turun data
Aksesori yang berkaitan

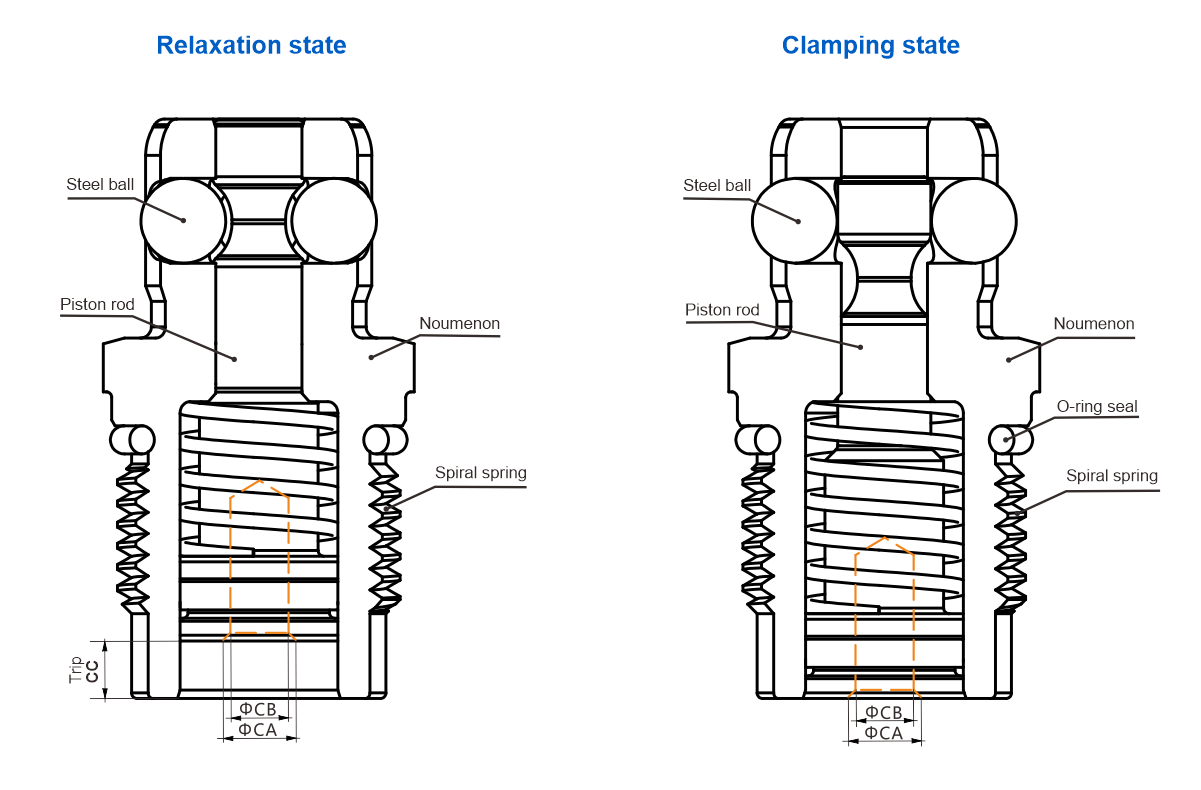

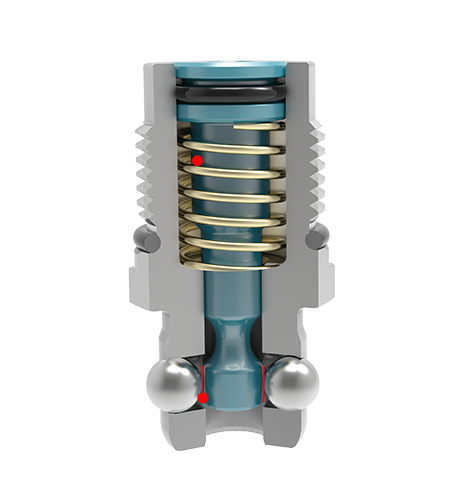

Ia menggunakan penggenggam pneumatik, dan mempunyai kelab bola keluli.
Saiz lehernya adalah 8mm, daya pengekalan adalah 70N, menahan voltan 1MPa, berat adalah 8g.
Penggandungan mikro adalah ringan, dan ia mempunyai reka bentuk padat. Ia boleh memaksimumkan cpacitynya tanpa menjejaskan kapasiti penyerahan robot.
Julat suhu penggunaan standard ialah 0 ℃ -70 ℃, julat penggunaan suhu tinggi ialah 0 ℃ -120 ℃.
Ia sesuai untuk penyerahan robot automasi.
Ia menggunakan penggenggam pneumatik;
Penggandungan mikro adalah ringan, dan ia mempunyai reka bentuk padat. Ia boleh memaksimumkan cpacitynya tanpa menjejaskan kapasiti penyerahan robot;
Ia mempunyai kelab bola keluli;
Ia sesuai untuk penyerahan robot automasi.

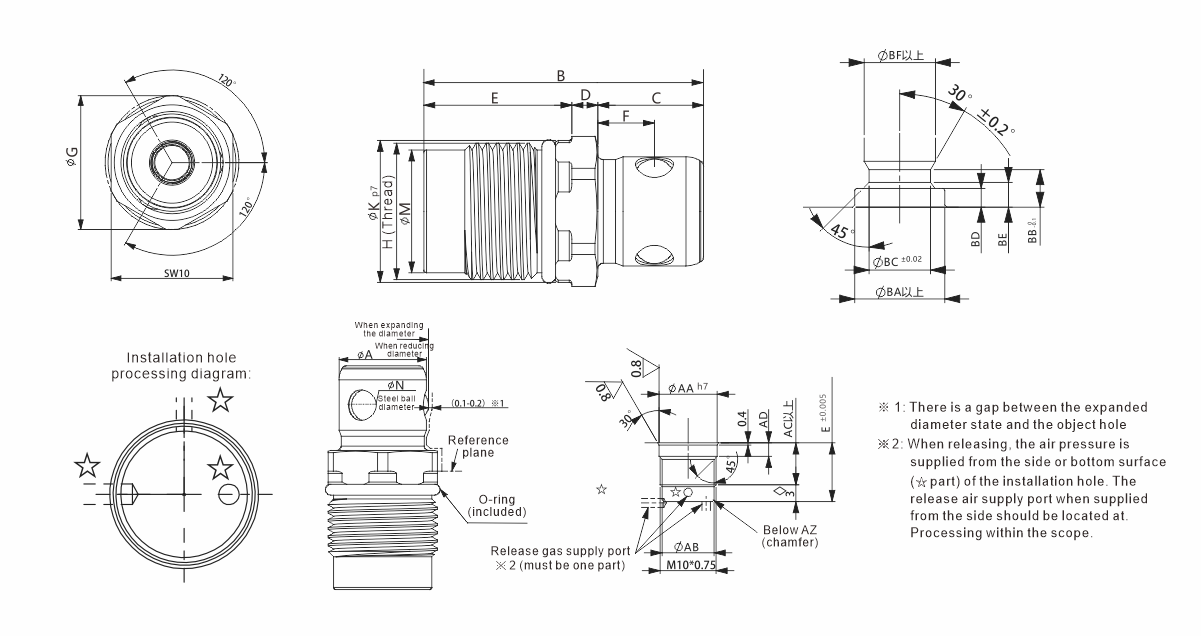

| Nombor dimensi | Memperluas & Mengurangkan Saiz Diameter | B | C | D | E | F | G | H (nominal* padang) | K | M | N | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pengembangan | Pengurangan | |||||||||||

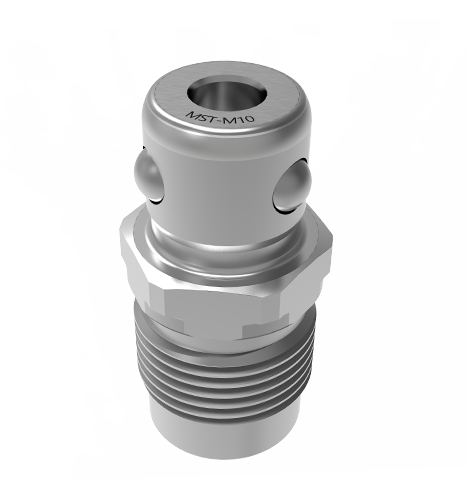

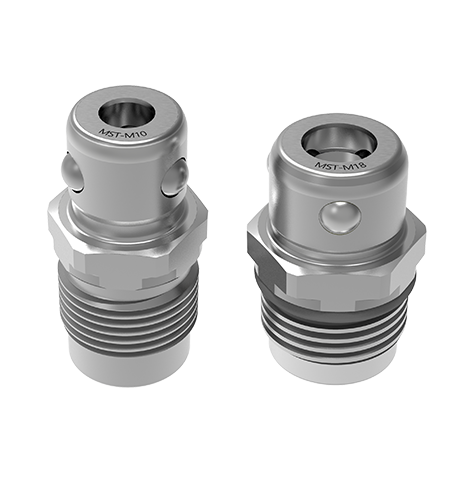

| MST-M10 | 8 0 -0.05 | 9.3 | 20.5 | 8 | 2 | 10.5 | 4.5 | 11 | M10*0.75 | 10.4 0.036 0.018 | 9 | 3 |
| MST-M12 | 10 0 -0.05 | 11.5 | 22.5 | 9 | 2.5 | 11 | 5 | 13.5 | M12*1 | 12.4 0.036 0.018 | 10.7 | 3.5 |
| MST-M14 | 12 0 -0.05 | 13.8 | 25 | 10 | 3 | 12 | 5.5 | 15.5 | M14*1 | 14.4 0.036 0.018 | 12.7 | 4 |
| MST-M18 | 16 0 -0.05 | 18.2 | 29.5 | 11.5 | 4 | 14 | 6.5 | 21.2 | M18*1.5 | 19.4 0.043 0.022 | 16.1 | 5 |
| Nombor dimensi | Aa | Ab | Ac | AD | AZ (chamfer) | Ba | Bb | BC | BD | Menjadi | Bf |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MST-M10 | 10.4 0.018 0 | 9.3 0.07 -0.11 | 7.5 | 2.4 | 0.2 | 12 | 5 | 8.2 | 2.5 | 3.3 | 9.5 |
| MST-M12 | 12.4 0.021 0 | 11 0.15 -0.08 | 8 | 2.4 | 0.4 | 14.5 | 5.8 | 10.2 | 3 | 4.6 | 11.7 |
| MST-M14 | 14.4 0.018 0 | 13 0.15 -0.08 | 9 | 2.8 | 0.4 | 17 | 6.45 | 12.2 | 3.5 | 4.9 | 14.2 |
| MST-M18 | 19.4 0.021 0 | 16.5 0.17 -0.12 | 10.5 | 3.8 | 0.4 | 23 | 8 | 16.2 | 4.5 | 6.5 | 18.6 |
