Jenis tarik-turun manual (jenis kepala tunggal)

Lukisan terperinci

Hubungi kami

Parameter produk

Melukis

Muat turun data

Aksesori yang berkaitan

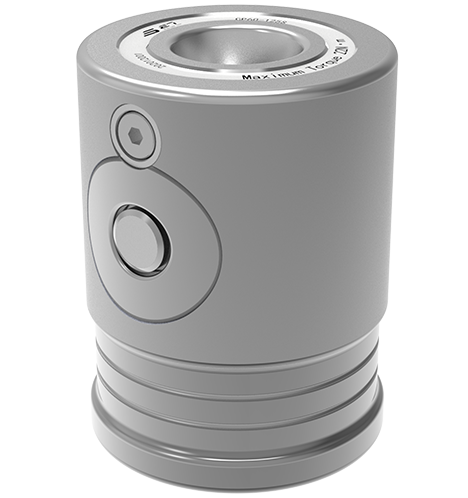

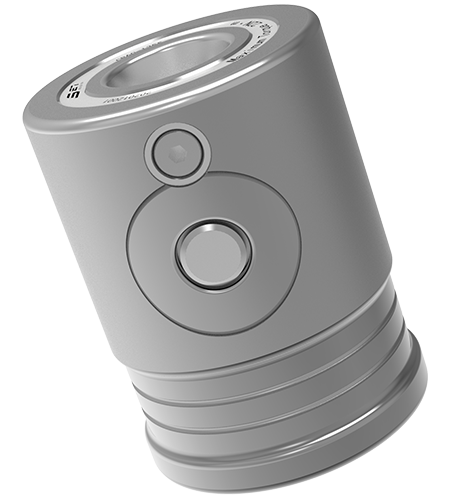

Gambaran Keseluruhan Produk

Bahannya adalah keluli tahan karat yang keras. Ia boleh dikunci dan diapit oleh operasi manual.

Ketepatan kedudukan berulang ＜ 0.005mm. Daya pengapit dari pencari tunggal ialah 8kn. Tork pengikat yang dibenarkan adalah 8nm.

Ia terpakai untuk bidang pemesinan dan pemasangan acuan. Ia sesuai untuk menyesuaikan mod operasi jarak pusat pencari dengan cepat.

Ciri-ciri Produk

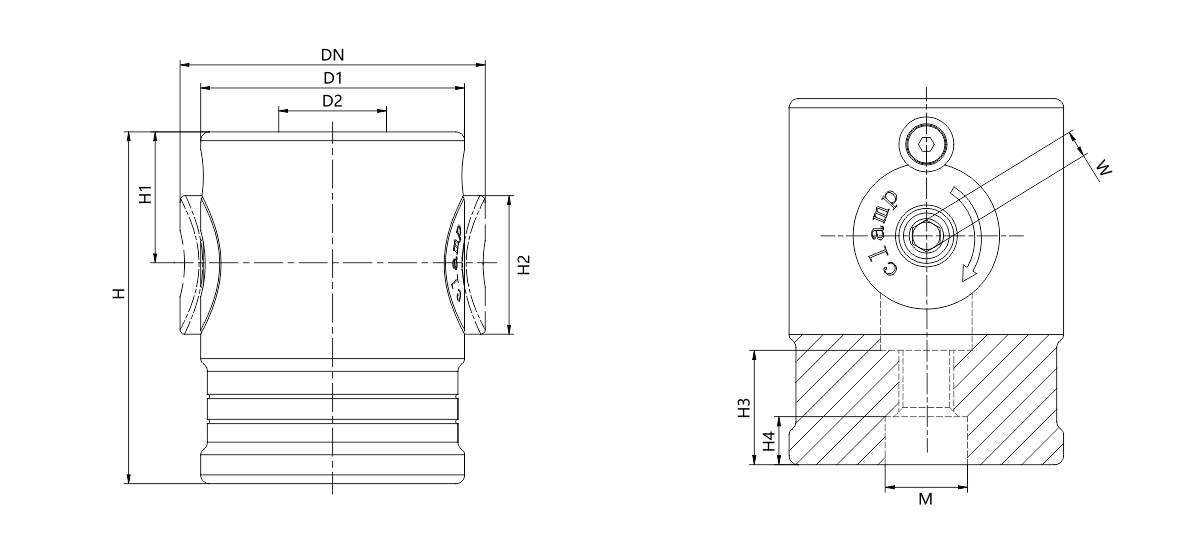

Gambar rajah dimensi produk

Nombor dimensi	Kaedah membuka kunci	Pasukan pengapit (kN)	Tork pengikat yang dibenarkan (nm)	Berat (kg)
CP40-50S	Operasi Manual	8	8	0.5
CP60-80s	Operasi Manual	15	22	1.6
CP80-100S	Operasi Manual	25	50	3.8

Nombor dimensi	Dn	D1	Ød2	H (± 0.01)	H1	H2	H3	H4	W	M (H7)
CP40-50S	46	40	12	50	20	22	18	7.5	4	12
CP60-80s	69	60	18	80	30	32	25	10.5	6	18
CP80-100S	91	80	22	100	40	44	31	12.5	8	22

Maklumat awam

Semua Rajah model 3D Arahan pemasangan Manual Pengguna Buku Contoh

Jenis Senarai Kemas kini terkini

DW08-CP40 PIN POSISI

DX08-CP40 Pin arah

SD08-CP40 Lengan kedudukan kon

SJ08-CP40 Mengunci pin
