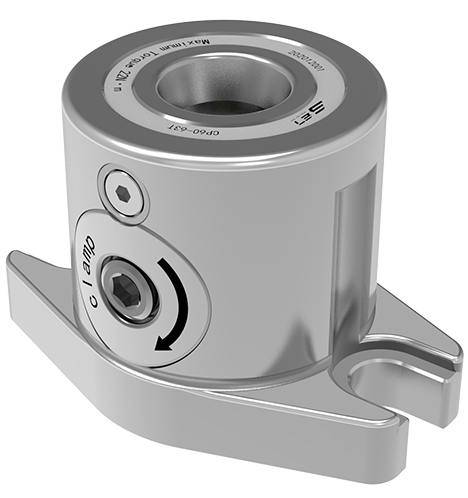

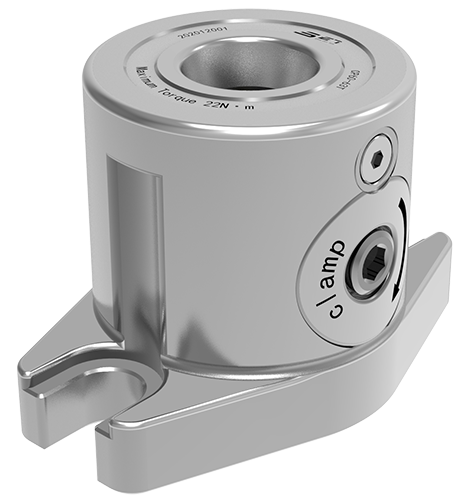

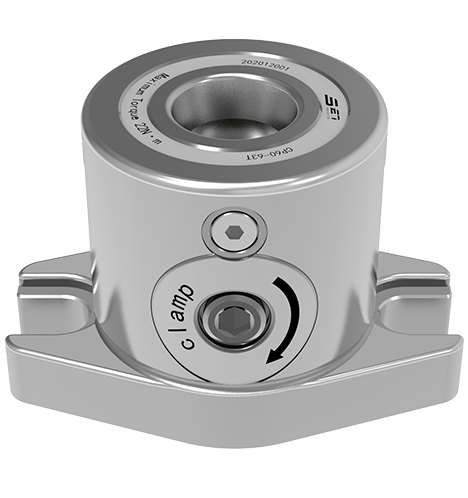

Bahannya adalah keluli tahan karat yang keras. Ia boleh dikunci dan diapit oleh operasi manual.
Ketepatan kedudukan berulang ＜ 0.005mm. Daya pengapit dari pencari tunggal ialah 8kn. Tork pengikat yang dibenarkan adalah 8nm.
Ia terpakai untuk bidang pemesinan dan pemasangan acuan. Ia sesuai untuk menyesuaikan mod operasi jarak pusat pencari dengan cepat.
Ia boleh dikunci dan diapit oleh operasi manual;
Ketepatan kedudukan berulang ＜ 0.005mm;
Ia terpakai untuk bidang pemesinan dan pemasangan acuan;
Bahan: Keluli tahan karat keras;
Ia mempunyai daya pengapit yang tinggi;
Ia sesuai untuk menyesuaikan mod operasi jarak pusat pencari dengan cepat.
| Nombor dimensi | Kaedah membuka kunci | Pasukan pengapit (kN) | Tork pengikat yang dibenarkan (nm) | Berat (kg) |
|---|---|---|---|---|
| CP40-40T | Operasi Manual | 8 | 8 | 0.8 |
| CP60-63T | Operasi Manual | 15 | 22 | 1.4 |
| CP80-80T | Operasi Manual | 25 | 50 | 3.3 |

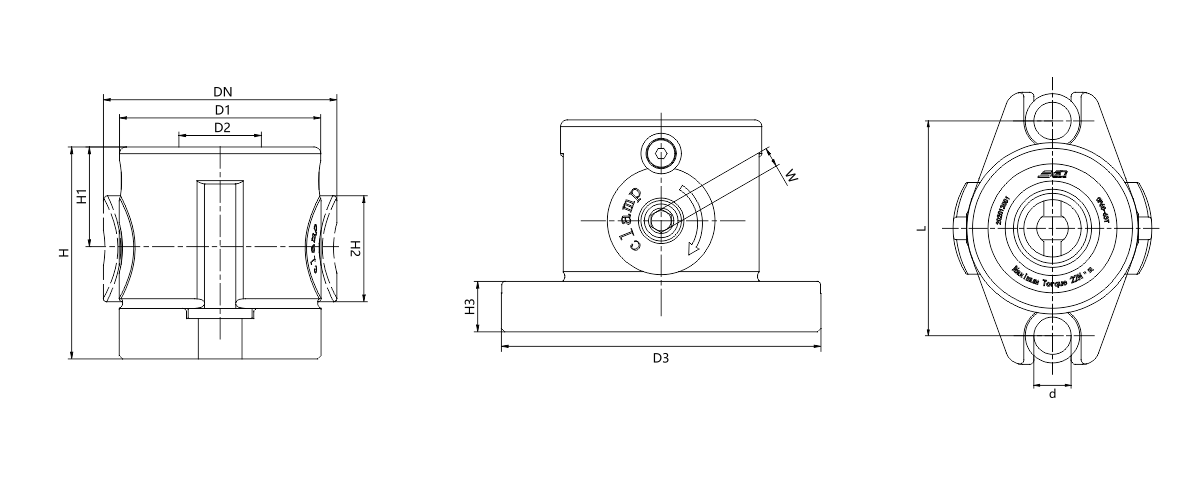

| Nombor dimensi | Dn | D1 | Ød2 | D3 | H (± 0.01) | H1 | H2 | H3 | L. | d | W |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CP40-40T | 46 | 40 | 12 | 65 | 40 | 20 | 22 | 10 | 50 | 9 | 4 |
| CP60-63T | 69 | 60 | 18 | 95 | 63 | 30 | 32 | 15 | 75 | 13 | 6 |
| CP80-80T | 91 | 80 | 22 | 130 | 80 | 40 | 44 | 20 | 100 | 17 | 8 |
