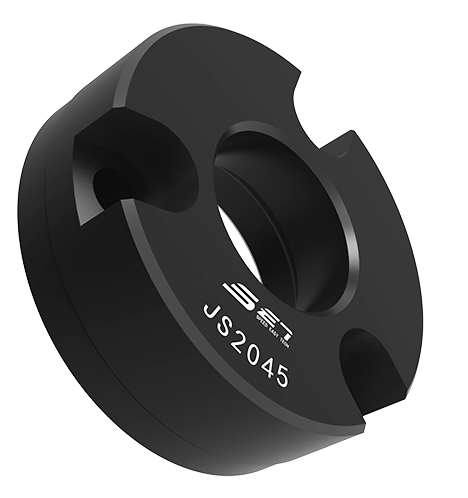

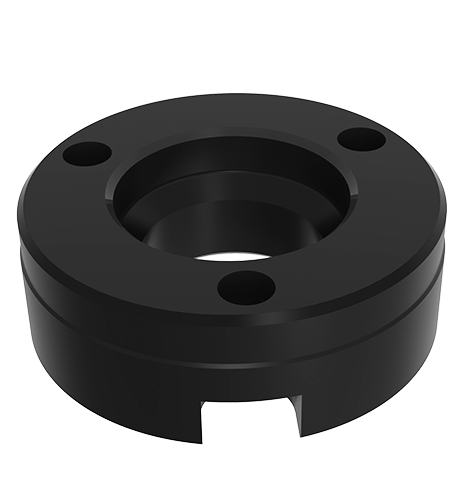

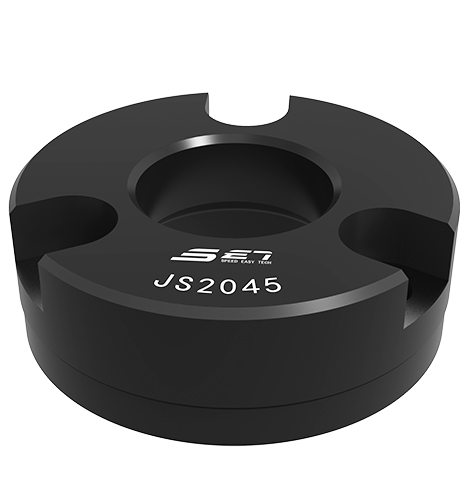

Ketinggiannya adalah 11.56mm, dan beratnya adalah 60g. Tubuhnya dipadamkan dan filem Ferrosoferric Oxide Film.
Ketepatan kedudukan berulangnya ＜ ± 0.013mm.
Letakkan lengan kedudukan ke papan suis pengapit, bekerjasama dengan kunci bola dan lengan penerimaan.
P.S. Ketepatan kedudukan berulang bergantung pada lengan kedudukan. Apabila menggunakan dua lengan kedudukan peringkat pertama, jika pusat ke pusat jarak kedua lubang berada dalam julat toleransi daripada ± 0.005mm, maka ketepatan kedudukan berulang dapat disimpan dalam ± 0.013mm.
Badan: Filem oksida ferrosoferrik yang dipadamkan dan marah.
| Nombor dimensi | Ød1 | Ød2 | Ød3 | Ød4 | H | H1 | M | Øn | Berat (g) |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 16 | 4.5 | 20.65 | 11.56 | 4.6 | 7.6 | 29 | 60 |
| JS2045 | 45 | 20 | 5.4 | 24.77 | 15.8 | 6.2 | 9.5 | 35 | 140 |
| JS2555 | 55 | 25 | 6.4 | 30.35 | 19.94 | 7.3 | 11 | 42 | 200 |
| JS3060 | 60 | 30 | 6.4 | 36.2 | 21.77 | 7.3 | 11 | 48 | 305 |
| Nombor dimensi | Ød1 | Ød2 | Ød3 | Ød4 | Ketebalan plat komposit H (minimum) | H1 | H2 | H3 | M |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 21 | 14.5 | 37 | 20 | 11.91 | 3 | 20 | M4*7 |
| JS2045 | 45 | 21 | 17.5 | 45 | 25 | 16.21 | 3 | 25 | M5*9 |
| JS2555 | 55 | 25.5 | 21 | 55 | 25 | 20.32 | 3 | 25 | M6*10 |
| JS3060 | 60 | 30.5 | 24 | 60 | 30 | 22.15 | 3 | 30 | M6*11 |
