Kadar penggunaan peralatan yang rendah dan masa persediaan bahan kerja yang panjang pada alatan mesin 5 paksi? Perkakas tukar cepat titik sifar sepenuhnya menghapuskan titik sakit tetapan alat yang tidak cekap.

pengenalan

mewah pemesinan 5 paksi peralatan telah menjadi infrastruktur stdanard di seluruh acuan ketepatan , aeroangkasa , kenderaan tenaga baharu , Komponen ketepatan 3C , injap hidraulik dan sektor pembuatan automasi. Lebih banyak kilang melabur banyak dalam premium pemesinan 5 paksi centers , mesin meja putar condong dan peralatan kilang pusing 5 paksi untuk meningkatkan kapasiti pengeluaran. Walau bagaimanapun, titik kesakitan industri yang meluas berterusan: banyak yang bernilai tinggi Alat mesin 5 paksi gagal memberikan hasil yang dijangkakan, hasil dan margin keuntungan.

Pada tingkat pengeluaran sebenar, statistik menunjukkan bahawa masa jalan pemotongan logam yang berkesan bagi mesin 5 paksi selalunya kurang daripada 40% daripada jumlah masa operasi. Lebih 60% masa henti mesin diduduki oleh operasi tanpa nilai tambah, termasuk manual pemusatan , pencarian tepi & tetapan alat , pemasangan dan pembongkaran lekapan, penentukuran datum bahan kerja , dan kelompok pertukaran pengeluaran .

Apabila pembuatan moden beralih ke arah pelbagai jenis, kumpulan kecil, masa pendahuluan pendek model pesanan, batasan aliran kerja pemesinan tradisional telah menjadi semakin menonjol. Kitaran persediaan yang panjang menyebabkan mesin sentiasa siap sedia; pengapitan kompleks berulang kali bahagian polihedral menjana ralat pengapit terkumpul yang menyebabkan sisihan dimensi dan kemasan permukaan yang lemah; kualiti pemesinan terlalu bergantung kepada pengalaman pengendali kanan, yang membawa kepada konsistensi kelompok yang tidak stabil dan risiko sekerap yang tinggi.

Kebanyakan pengeluar mengabaikan fakta kritikal: produktiviti muktamad peralatan 5 paksi tidak ditentukan semata-mata oleh prestasi perkakasan mesin, tetapi oleh sokongan sistem pegangan kerja . Tanpa peningkatan berulang kepada proses lekapan dan penentududukan, mesin 5 paksi peringkat teratas tidak dapat mencapai potensi ketepatan dan kecekapan yang direka bentuk. Sebagai penyelesaian piawai dan matang, the sistem pegangan kerja perubahan cepat sifar mata berkesan menyelesaikan persediaan perlahan, tidak stabil datum dan rendah penggunaan mesin , menjadi peningkatan teras untuk kilang ketepatan untuk diperbaiki Keberkesanan Peralatan Keseluruhan (OEE) dan mengurangkan sekerap massa kadar.

1. Titik Sakit Teras Lekapan Tradisional dalam Pengeluaran 5-Paksi

Pemprosesan konvensional bergantung kepada ragum bangku dan lekapan khusus tersuai direka untuk senario pengeluaran besar-besaran tradisional dan tidak boleh menyesuaikan diri dengan semasa pembuatan fleksibel tuntutan. Kelemahan utama diringkaskan seperti berikut:

1.1 Persediaan Perubahan Berpanjangan Hadkan Produktiviti Berkesan

Aliran kerja tradisional memerlukan kedudukan manual berulang, penentukuran sistem koordinat dan pampasan mengimbangi alatan untuk setiap penggantian bahan kerja, suis kelompok dan kerja semula bahagian. Masa persediaan tunggal untuk kompleks tidak teratur bahagian 5 paksi selalunya melebihi 30 minit. Penutupan yang kerap untuk penyahpepijatan sangat memampatkan masa pemotongan yang berkesan dan menyeret ke bawah keseluruhan kecekapan operasi bengkel.

1.2 Pengapitan Berulang Menyebabkan Kehilangan Ketepatan Terkumpul

Kelebihan terbesar pemesinan 5 paksi adalah pengapit sekali untuk pemprosesan rangkaian pelbagai permukaan. Walau bagaimanapun, lekapan tradisional memerlukan pembongkaran berulang dan kedudukan semula. Pemindahan bahan kerja antara peralatan dan Mesin Pengukur Selaras (CMM) kerja semula membawa kepada berterusan datum mengimbangi, menghasilkan ketepatan geometri dan kedudukan di luar toleransi. Dalami menyebabkan kerugian ekonomi yang besar untuk nilai tinggi aeroangkasa components dan acuan ketepatan.

1.3 Lekapan Tersuai Membawa Kos Tinggi dan Kepelbagaian Rendah

Untuk memenuhi keperluan pengeluaran yang pelbagai, kilang perlu menyesuaikan lekapan eksklusif untuk bahan kerja yang berbeza, yang membawa kos perolehan yang tinggi, penghunian gudang yang besar dan kadar penggunaan semula yang rendah. Lekapan tersuai tidak dapat menyesuaikan diri dengan cepat kepada pesanan produk baharu yang berulang, membentuk kesesakan yang ketara untuk pengeluaran yang fleksibel.

1.4 Kebergantungan Tinggi pada Pengalaman Manual Menghalang Penyeragaman

Kedudukan tradisional dan tetapan alat bergantung sepenuhnya pada kecekapan pengendali. Kitaran latihan pekerja baharu adalah panjang, dan dimensi dan kualiti produk sangat turun naik semasa penyerahan syif. Kestabilan pengeluaran terikat erat kepada juruteknik kanan, menjadikan pengeluaran besar-besaran yang stdanard dan boleh ditiru mustahil.

2. Pegangan Kerja Perubahan Pantas Titik Sifar: Penyelesaian Pemesinan 5 Paksi Piawaian

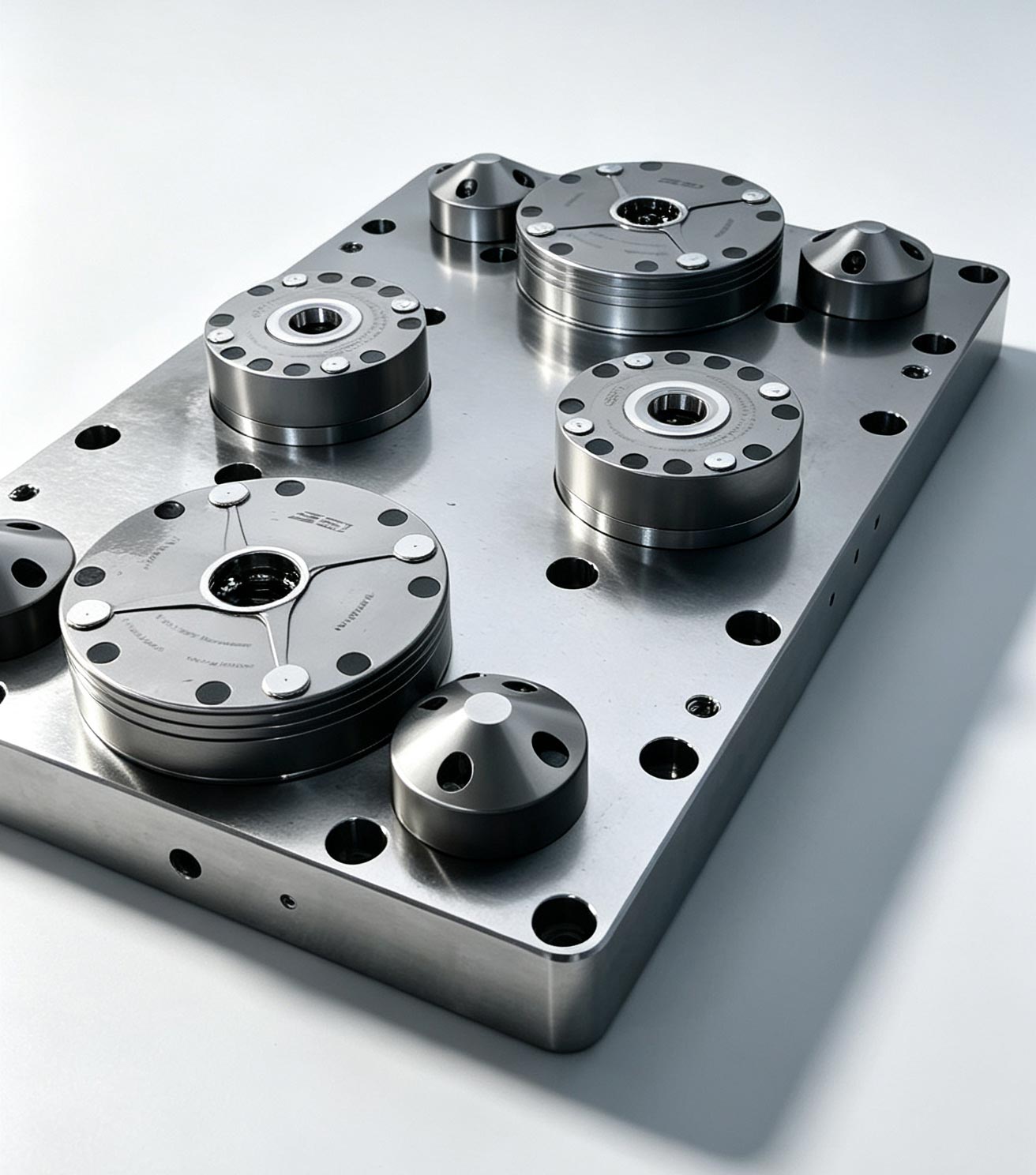

The sistem perubahan cepat sifar mata mengamalkan seni bina teknikal yang stdanard mencari plat asas dan berketepatan tinggi tarik kancing , membina proses yang bersatu dan tetap datum . Ia merealisasikan pra-pelarasan luar talian bersepadu bagi bahan kerja, lekapan dan palet , secara asasnya menyelesaikan masalah sakit industri seperti tetapan alat yang sukar, penukaran perlahan, kedudukan huru-hara dan ketepatan yang tidak stabil, dan padanan sepenuhnya dengan ciri pengeluaran berketepatan tinggi, kecekapan tinggi dan fleksibel bengkel 5 paksi moden.

2.1 Perubahan Pantas Peringkat Kedua, Penambahbaikan Ketara dalam Mesin OEE

Sistem ini mengubah sepenuhnya mod penyahpepijatan pada mesin tradisional. Semua kerja pra-pengeluaran termasuk pengapit bahan kerja, penetapan alat dan pemeriksaan boleh diselesaikan secara bebas stesen pra-persediaan luar talian . Selepas pra-dilaraskan palet berada di tempatnya, kedudukan dan penguncian boleh diselesaikan dalam 3–5 saat tanpa mencari tepi berulang, penentukuran koordinat dan pampasan parameter.

Untuk senario penukaran frekuensi tinggi dalam industri acuan, tenaga baharu dan aeroangkasa, penyelesaian itu mengurangkan masa penyahpepijatan satu kelompok daripada 2–4 ​​jam kepada dalam masa 10 minit. Keseluruhannya penggunaan mesin dan OEE peralatan 5 paksi meningkat secara stabil sebanyak 25%–35%. Mod selari pemotongan pada mesin dan pra-pelarasan luar talian menghapuskan melahu gelendong dan merealisasikan pengeluaran berterusan dan cekap.

2.2 Datum Proses Penuh Bersatu, Menghapuskan Ralat Pemesinan Terkumpul

The sistem pegangan kerja perubahan cepat sifar mata menyatukan datum reka bentuk , pengapit datum dan datum pemeriksaan . Bahan kerja dengan palet stdanard boleh dipindahkan dengan lancar antara pemesinan 5 paksi centers , pusat pemesinan mendatar , Pemesinan Nyahcas Elektrik (EDM) peralatan dan CMM peranti dengan sisihan kedudukan sifar sepanjang keseluruhan proses.

In Pemotongan berpaut paksi B/C daripada mencondongkan mesin 5 paksi berputar, struktur penentududukan tirus ketepatan menahan impak pemotongan pelbagai arah dan mengelakkan anjakan getaran. Dilengkapi dengan modul titik sifar sokongan terapung , ia berkesan menindas ubah bentuk penjepit dinding nipis bahagian titanium dan aloi aluminium .

Pengesahan bengkel praktikal menunjukkan bahawa kadar sekerap komprehensif dikurangkan lebih daripada 70%, dan kadar kelayakan kelompok kekal melebihi 98%. Untuk pembuatan acuan, berkongsi substrat titik sifar untuk sisipan teras , rongga dan slaid menyokong satu pengapit pemesinan lima segi , menghapuskan ralat pengapit yang berulang, memastikan jurang pemasangan acuan seragam dan mengurangkan beban kerja penggilapan dan kerja semula selepas pemprosesan.

2.3 Reka Bentuk Universal Modular, Kurangkan Kos Lekapan dan Sokong Pengeluaran Fleksibel

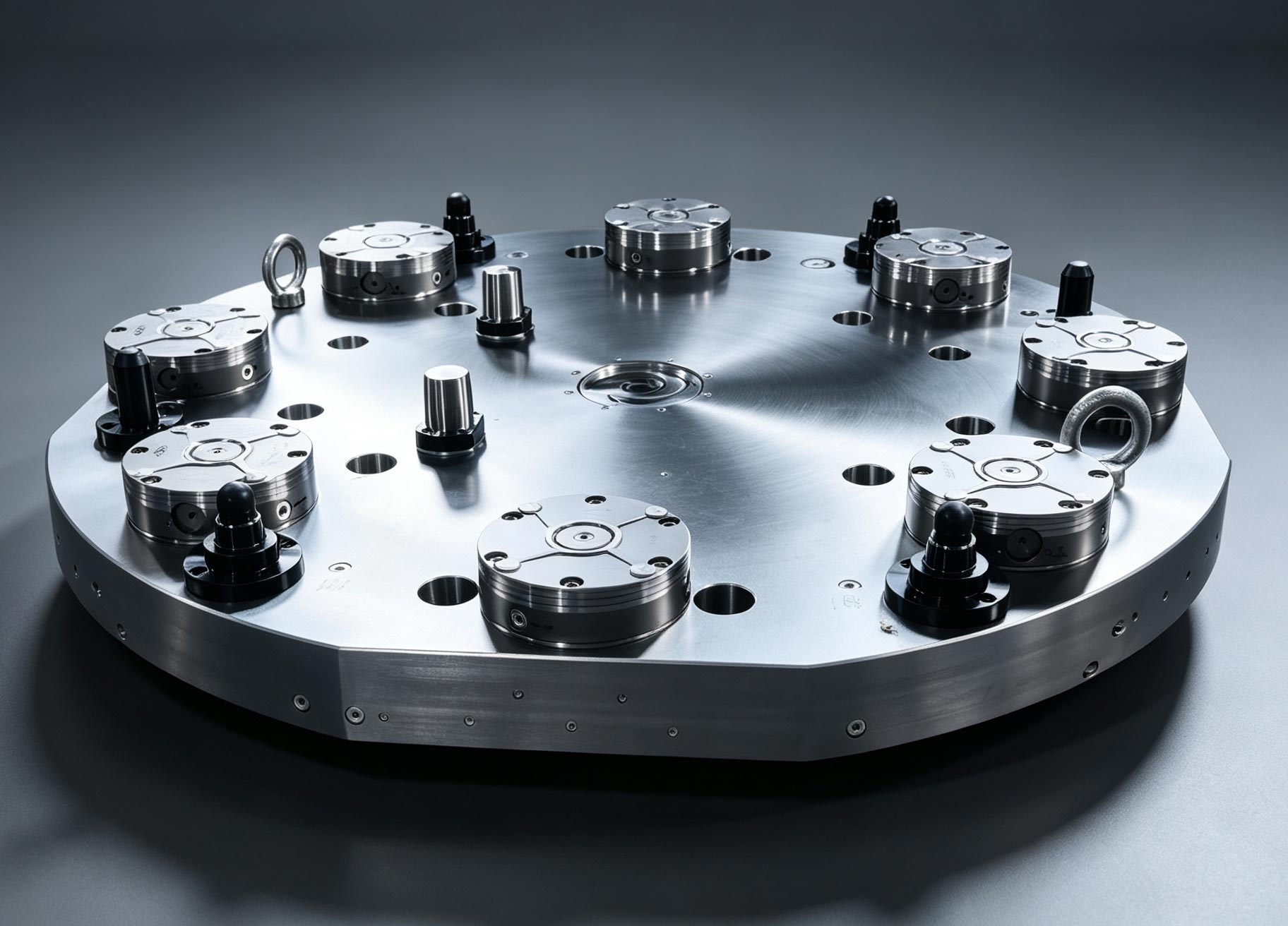

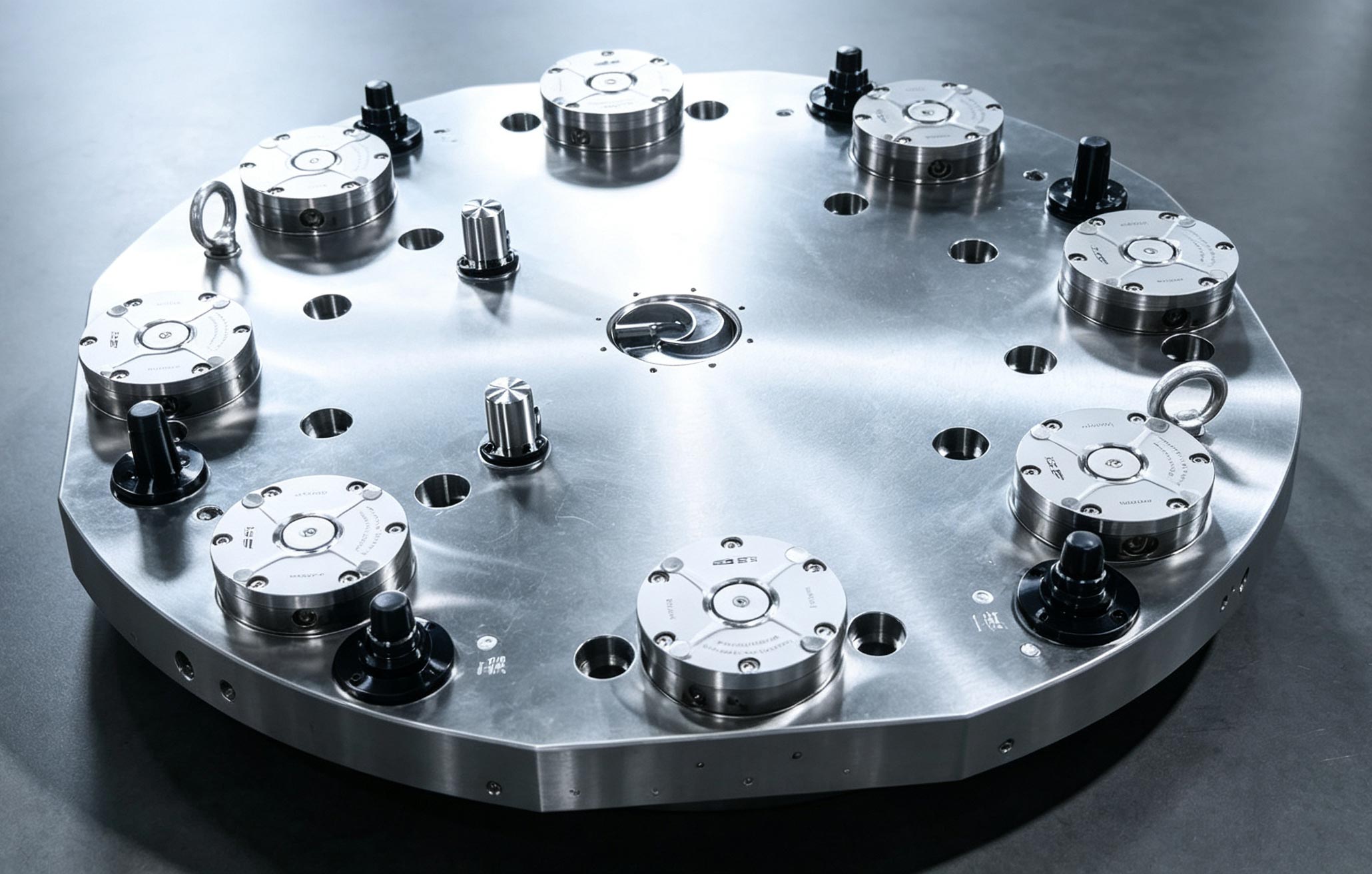

Struktur grid piawai bagi sistem perubahan cepat sifar matas sangat serasi dengan ragum bangku , chuck magnet sinus dan various custom tooling accessories. A single set of mencari plat asas boleh menyesuaikan diri dengan berpuluh-puluh spesifikasi bahan kerja, mengelakkan penyesuaian berulang lekapan eksklusif untuk produk baharu.

Aksesori tambahan seperti blok riser dan plat sudut berkesan mencegah gangguan alat, memenuhi keperluan pemprosesan acuan rongga dalam , bahagian berbentuk khas dan miniatur Komponen ketepatan 3Cs . Ketegangan tinggi pengesan titik sifar hidraulik sesuai untuk tugas berat kuasa angin dan komponen kapal , mengimbangi ketegaran pengapit ultra tinggi dan penukaran yang cekap.

Reka bentuk modular ini mengurangkan kos perolehan lekapan kilang dan inventori lebih daripada 30%, menyesuaikan dengan sempurna kepada pengeluaran fleksibel aliran campuran bagi pesanan pelbagai variasi.

2.4 Seragamkan Proses Pengeluaran, Kurangkan Pergantungan Pengalaman Manual

Sistem ini mengikat sistem koordinat bahan kerja dan parameter pampasan alat kepada palet stdanard untuk kegunaan semula kekal. Operator tidak memerlukan kedudukan profesional dan kemahiran penetapan alat, dengan banyaknya menurunkan ambang untuk pasca operasi dan kos latihan kakitangan baharu.

terbina dalam pembersihan tiupan udara datum dan pemeriksaan kedap udara berfungsi secara automatik mengenal pasti serpihan besi pada permukaan kedudukan dan status pengapit yang tidak layak, dengan berkesan mengelakkan sekerap massa disebabkan oleh kecuaian manusia. Ia menyelesaikan sepenuhnya turun naik kualiti yang disebabkan oleh penggiliran kakitangan dan penyerahan syif, merealisasikan aliran kerja pemprosesan 5 paksi yang standard, boleh ditiru dan stabil.

2.5 Antara Muka Automasi Rizab, Memperkasakan Pengeluaran Pintar Tanpa Pengawasan

Struktur lekapan tradisional tidak dapat memadankan peralatan pemuatan dan pemunggahan automatik, menjadi halangan utama kepada peningkatan pintar bengkel 5 paksi. Yang diseragamkan tarik stud antara muka sistem titik sifar menyesuaikan diri dengan sempurna pencengkam robotik , perpustakaan bahan automatik dan trek pemindahan, merealisasikan pensuisan palet automatik sepenuhnya.

Pelbagai palet pra-laras boleh mengedarkan dan memberi makan bahan semasa semalaman syif tanpa pengawasan , menyokong pemotongan tanpa henti mesin 5 paksi dan memaksimumkan kapasiti pengeluaran anjakan malam. Sementara itu, isyarat status penjepit boleh disambungkan kepada sistem kawalan peralatan untuk pemantauan masa nyata, menyediakan asas perkakasan yang kukuh untuk kilang-kilang menaik taraf daripada pemprosesan mesin tunggal kepada Sistem Pengilangan Fleksibel (FMS) .

3. Aplikasi Industri & Faedah Pelaksanaan Di Tapak

3.1 Pembuatan Acuan Ketepatan

Terpakai secara meluas untuk acuan suntikan , acuan setem dan acuan die-cast untuk kemasan 5 paksi dan pembersihan sudut. Kitaran pertukaran acuan dipendekkan daripada 4 jam kepada 15 minit. Bersatu pelbagai rongga datum penentududukan mengoptimumkan ketepatan padanan acuan, memendekkan kitaran penghantaran dan memanjangkan hayat perkhidmatan acuan.

3.2 Pemesinan Ketepatan Aeroangkasa

Sesuai untuk bahagian dinding nipis berketepatan tinggi seperti komponen struktur titanium , bilah turbin dan kurungan satelit . Ia berkesan mengawal ubah bentuk pengapit, memastikan sisihan datum sifar dalam pemindahan silang proses, memenuhi secara stabil ketepatan tahap mikron standard, dan mengurangkan kehilangan sekerap bahagian bernilai tinggi.

3.3 Komponen Kenderaan Tenaga Baharu

Boleh disesuaikan dengan pengeluaran campuran dulang bateri , perumahan motor dan sarung kotak gear . Ia menyokong pensuisan pantas bagi bahan kerja model yang berbeza, menggandakan kapasiti pengeluaran satu baris, dan sepadan dengan lelaran pantas dan ciri pengeluaran berbilang kelompok kecil bagi kenderaan tenaga baharu.

3.4 Bahagian 3C & Ketepatan Mikro

Padat unit titik sifar mini menyesuaikan diri dengan bahan kerja kecil seperti Aksesori AR dan rongga komunikasi . Mereka mengelakkan gangguan alat, memastikan ketepatan dimensi kelompok yang sangat konsisten dan meningkatkan kadar kelayakan produk keseluruhan.

3.5 Jentera Am & Peralatan Automasi

Sesuai untuk diproses komponen pengurang , badan injap hidraulik dan perkakas automasi. Satu set peralatan titik sifar meliputi pelbagai spesifikasi produk, mengurangkan tunggakan inventori lekapan dan meningkatkan kecekapan penghantaran pesanan dengan ketara.

4. Kesimpulan

Persaingan teras moden pemesinan 5 paksi tidak lagi bergantung semata-mata pada prestasi perkakasan alat mesin. Bagi kebanyakan kilang, kunci untuk memecahkan kesesakan keuntungan adalah untuk menghapuskan pengapit dan pautan kedudukan yang tidak cekap dan membina satu set sistem pelekap standard berketepatan tinggi, fleksibel dan automatik.

Sebagai penyelesaian sokongan teras untuk pemprosesan pintar 5 paksi, sistem pegangan kerja perubahan cepat sifar mata membantu perusahaan mencapai peningkatan menyeluruh dalam empat dimensi:

• Peningkatan Kecekapan : Hapuskan persediaan tidak sah dan masa tetapan alat, bertambah baik penggunaan mesin dan OEE;
• Penstabilan Kualiti : Menyatukan proses penuh datum penanda aras, menghapuskan ralat kumulatif, dan menstabilkan hasil pemprosesan kelompok;
• Pengurangan Kos : Potong kos perolehan lekapan, kehilangan sekerap bahan kerja dan perbelanjaan latihan manual;
• Pemerkasaan Pintar : Realisasikan pengeluaran standard dan tanpa pemandu, simpan antara muka untuk naik taraf barisan pengeluaran pintar FMS berikutnya.

Dalam industri pemesinan ketepatan yang semakin kompetitif, peningkatan berulang proses lekapan telah menjadi kejayaan teras bagi kilang untuk membina daya saing yang berbeza dalam kecekapan, kualiti dan kos.
