Sistem pengapit menetapkan pelbagai sistem pengapit sifar untuk membantu revolusi baru dalam pemesinan!

Pelbagai jenis grippers sifar yang dibangunkan oleh suidel adalah serba boleh dan boleh dipasang di palet mesin, substrat, plat persegi, lajur, menara dan jambatan berputar untuk semua proses mekanikal yang sama seperti penggilingan, perubahan, penggiling, kakisan dan bangku ujian untuk peralatan pemasangan. Grippers perubahan cepat yang diperbuat daripada keluli alat berkualiti tinggi secara mekanikal dikunci dan dibuka. Ciri -ciri sistem pengapit penuh Suyi De adalah: Reka bentuk pakej penuh yang mudah dan tahan lama, mudah dibersihkan, dan ketepatan kedudukan yang tinggi.
Dengan pengalaman yang kaya dalam bidang pemprosesan mekanikal, kami terus memperkayakan barisan produk untuk pembuatan alat mesin yang lebih halus dan pintar, dan memenuhi pelbagai keperluan penyelesaian sistem teknologi pengapit yang inovatif untuk pelanggan memilih, untuk membantu perusahaan untuk mewujudkan kecekapan tinggi, ketepatan tinggi, barisan pengeluaran pemesinan berkualiti tinggi.
Siri Sistem Perubahan Perubahan Pantas Manual
01
Siri Positioner Zero Manual

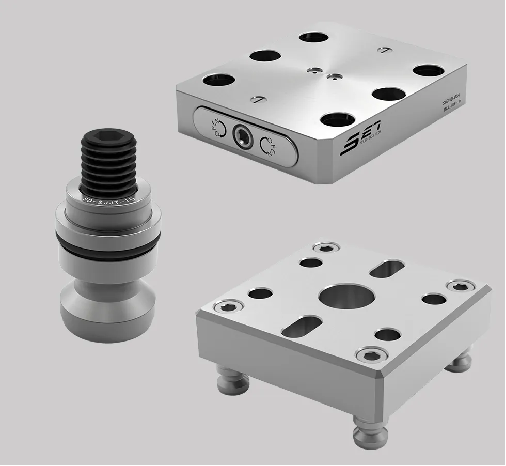

▲ Manual Manual Poset Palet Manual Manual Manual Pin Pengunci
Dengan gabungan sistem kedudukan sifar manual dan naib manual, reka bentuk modular penguncian yang kuat cepat direalisasikan, yang dapat merealisasikan pengapit cepat di luar alat mesin dan meningkatkan kecekapan pemprosesan.
Ciri -ciri kedudukan
Mengikat dan membuka kunci secara manual
Bahan: Keluli tahan karat (atau adat)
Permukaan dan omboh mengeras
Ketepatan kedudukan berulang <± 0.01mm
Tork maksimum: 60nm
Ciri -ciri palet
Bahan: mati keluli (atau adat)
Keperluan Khas boleh disesuaikan
Ciri -ciri Dowel
pengerasan
Fungsi menyekat kebebasan x dan y
02
Siri naib

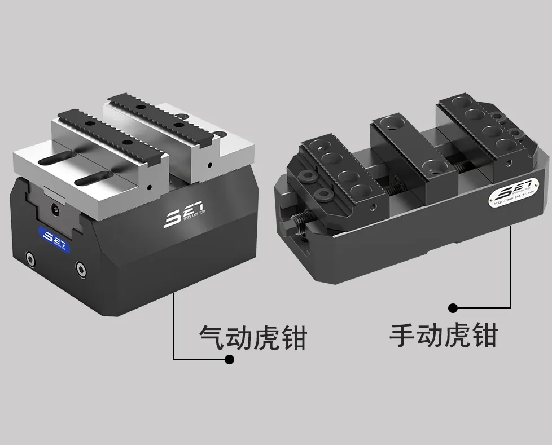

▲ vise manual pneumatik vise
Naib suede boleh digunakan bersempena dengan sistem kedudukan sifar-titik untuk dengan cepat mengubah keseluruhan peranti pengapit dalam beberapa saat. Reka bentuk rata dan bebas ruang, terutamanya sesuai untuk penyelesaian automasi dengan penyimpanan bahan kerja apabila digabungkan dengan sistem perubahan cepat.
Ciri -ciri vise manual
Pembukaan, mengunci, meterai berganda, prestasi pengedap yang baik
Bahan: keluli struktur aloi
Pusat menggunakan pusat galas dua sisi, mudah dikendalikan
Ketepatan kedudukan berulang <± 0.01mm
Naib sendiri adalah alat serba boleh yang boleh digunakan untuk menggenggam bahan kosong, plat atau profil. Bearing pusat pra-ketat dan jurang dan slider yang dipasang tambahan memastikan kebolehulangan sehingga ± 0.01mm, kedalaman pengapit kecil (3mm), dan keupayaan untuk mencapai pemesinan berbilang sisi dalam sistem pengapit tunggal.
Ciri -ciri naib pneumatik
Sumber udara terbuka, pengapit musim bunga, sumber udara bertekanan
Bahan: Keluli tahan karat yang keras
Rawatan pengerasan permukaan dan kereta api
Ketepatan kedudukan berulang <± 0.01mm
Vise pneumatik yang dibangunkan oleh SUIDE dilengkapi dengan musim bunga di dalam untuk daya pengapit yang lebih tinggi. Apabila tiada bekalan udara, vise masih boleh mengekalkan daya pengapit yang tinggi. Di samping itu, kedudukan cengkaman boleh dipantau melalui tekanan dinamik atau laluan udara bersepadu, yang menjadikan vise lebih berguna dalam aplikasi automasi.
03

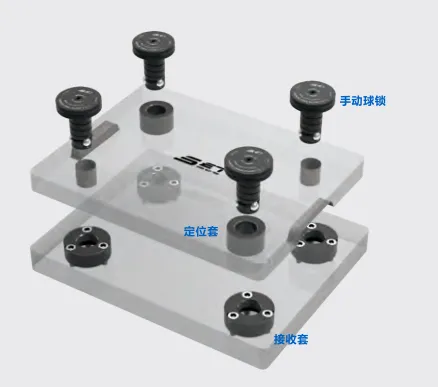

Sistem kunci bola manual

Komponen utama: Menerima lengan (diletakkan di plat asas), kedudukan lengan (diletakkan di dalam dulang) kunci bola manual
Penggunaan utama: Boleh dengan cepat dan tepat melengkapkan kedudukan dan mengunci set lengkap lekapan; Sesuai untuk Kumpulan Kecil, Kerja Ringkas Kerja Perubahan Pantas
Keanehan
Cepat: Penggantian perlawanan lengkap mengambil masa sehingga 1 minit
Ketepatan kedudukan berulang: dalam ± 0.013mm
Pasukan pengapit: Kapasiti galas kunci bola adalah 36 tan
Operasi mudah: kunci kedudukan satu langkah untuk dicapai
Kos Rendah: Hanya satu set plat asas, penggantian palet tanpa had memproses produk yang berbeza
Penyelenggaraan: Bahagian boleh ditukar ganti dan boleh ditukar ganti
04

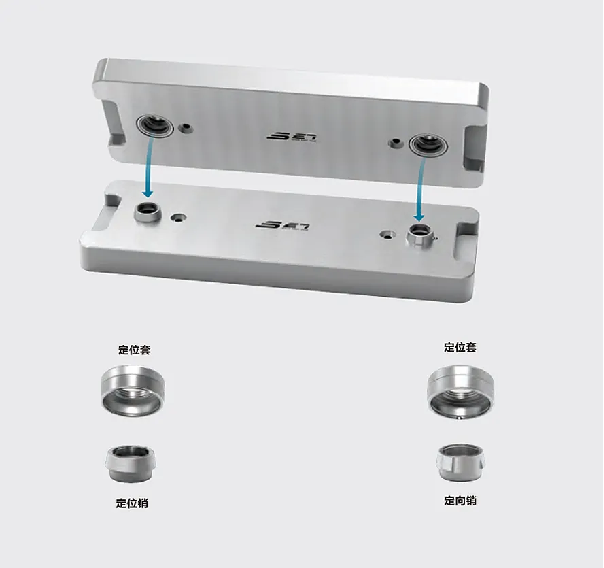

Cincin mencari manual

Cincin kedudukan manual adalah peranti yang hanya memerlukan bolt untuk melengkapkan kedudukan ketepatan tinggi.
Keanehan
Mencari, mengunci, dan membuka kunci secara manual
Ketepatan kedudukan berulang <± 0.003mm
Bahan: Keluli tahan karat yang keras
Kedudukan palet dan substrat yang cepat dan tepat
Reka bentuk padat untuk menggunakan ruang yang cekap
Kes aplikasi sistem pengapit
01

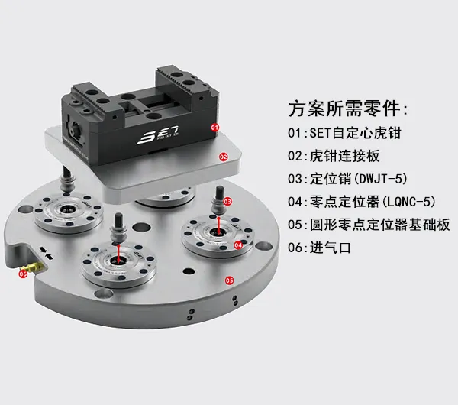

Naib Naib Sendiri

● Naib Pengusiran Sendiri digunakan dalam jadual kedudukan sifar pekeliling lima paksi
● Program ini dengan cepat dapat menggantikan Naib Pengusiran Sendiri, meningkatkan kecekapan kerja
02

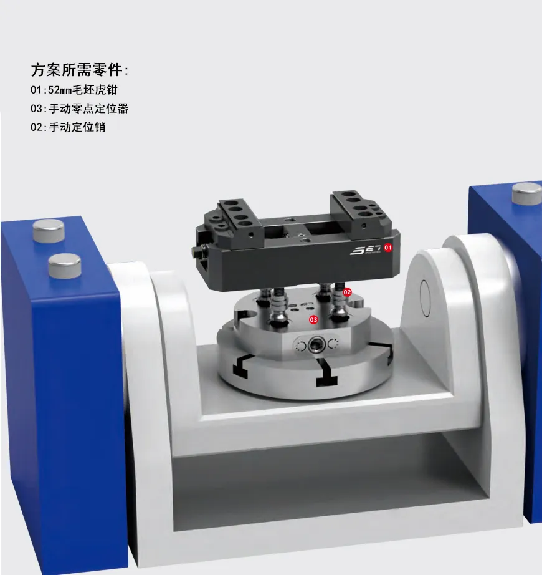

Posisi sifar manual

● Manual Pengusiran Sendiri dengan Posisi Zero Empat Unit Manual 52mm
● Memuatkan cepat, tidak perlu menyesuaikan, daya pengapit yang besar
● Boleh menyedari pemprosesan gangguan yang tidak kelihatan dan tidak dapat dilihat
03

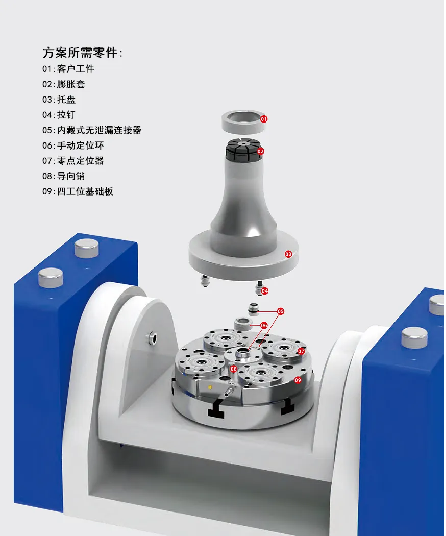

Cincin mencari manual

● Pusat cincin kerucut fleksibel untuk memastikan ketepatan kedudukan pusat dan sentiasa tidak berubah
● Penyambung bebas kebocoran membenarkan sambungan cepat lekapan hidraulik atau pneumatik
Dalam bidang aeroangkasa, pengeluaran automatik, pembuatan pintar laser, pembuatan kereta, barisan pengeluaran alat mesin, kami sentiasa memberi perhatian kepada keperluan khusus anda, untuk memberi anda penyelesaian perlawanan berkualiti tinggi. Terutamanya sesuai untuk pengeluaran lekapan massa dan perubahan cepat, supaya pengeluaran mekanikal meningkatkan kecekapan pengeluaran sebanyak 90%. Set bergantung kepada teknologi pemprosesan berkualiti tinggi dan keperluan teknikal kecemerlangan, telah menyediakan penyelesaian teknikal untuk banyak perusahaan terkenal di dunia. Set mempunyai keupayaan untuk merekabentuk, menghasilkan, menguji dan menjual keseluruhan penyelesaian untuk memastikan produk berkualiti tinggi.
